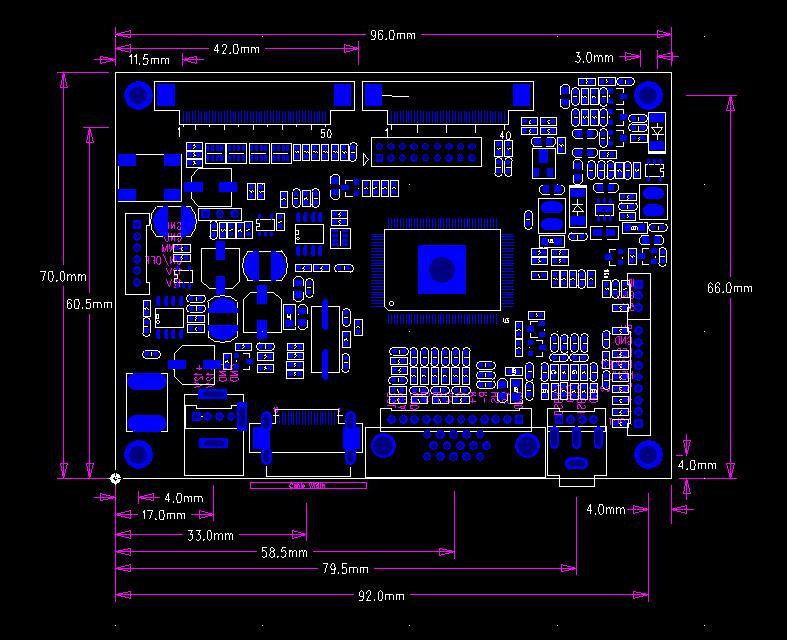

Display LCD placa de conversão HDMI HDMI para LVDS

Name: Display LCD placa de conversão HDMI HDMI para LVDS
Brand: Hangzhou Zoyo chuxian Intelligent Technology Co., Ltd.
SKU: 2660 40P 1024 600
Price: 251.00 USD
Availability: InStock

Detalhes do produto

Lugar de origem: Hangzhou, China

Marca: ZOYO

Certificação: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Número do modelo: 2660 40P 1024 600

Termos de pagamento e envio

Quantidade de ordem mínima: 1

Preço: $2~$500 per piece

Detalhes da embalagem: Personalizado

Tempo de entrega: 3-5 dias úteis

Termos de pagamento: L/C, D/A, D/P, T/T,Paypal

Habilidade da fonte: 5 a 20 mil peças por dia

Obtenha o melhor preço

Detalhes do produto

Descrição do produto

Destacar:
                                                                                                                                                                                                                Placa de conversão LVDS, Tabela de conversão HDMI LVDS, Tabela de conversão LVDS de ecrã LCD


Resolução máxima de suporte:	800*480	Entrada de sinal:	HDMI, VGA, CVBS
Potência de entrada:	C.C. +12V	Temperatura de funcionamento:	-10℃~+60℃
Umidade de trabalho:	90%RH (sem condensação)

Resolução máxima de suporte:	800*480
Entrada de sinal:	HDMI, VGA, CVBS
Potência de entrada:	C.C. +12V
Temperatura de funcionamento:	-10℃~+60℃
Umidade de trabalho:	90%RH (sem condensação)

Display LCD placa de conversão HDMI HDMI para LVDS

1. Área de aplicação

TTL: Aplicável a modelos como o EJ050NA-01G, o AT070TN92, o AT070TN94, o AT080TN64, o AT080TN52, o EJ080NA-05A, o EJ080NA-05B, o TM080RDH01 e o AT090TN12.
LVDS: Aplicável a modelos incluindo os modelos EJ070NA-01J, N070LGE-L41, HJ070NA-13A, HJ070NA-13B, EJ070NA-01F, ZJ070NA-01P, NJ070NA-23A, P070BAG-CM1, TM070JDHG30. Pode também ser ligado ao EJ080NA-04C,He080IA-01D, HJ080NA-04L, HJ080IA-01F, TM080TDH01 e TM080TDHG01 para a inspecção de placas de comando de módulos de display LCD 40PIN de alta definição.

2Descrição da função do produto

Entrada de sinal de vídeo: Suporta entrada de sinal de vídeo HDMI, VGA e CVBS.
Potência de entrada: A entrada de energia é DC +12V.
Operação de DSO multifunção: Dispõe de uma função de operação multifunção On-Screen Display (OSD).
Função de controlo remoto (opcional): Uma função de controlo remoto está disponível como opção.
Desligamento automático sem sinal: O dispositivo desliga-se automaticamente quando não há entrada de sinal.

3Normas de entrada de sinal

HDMI: (versão geral 1.2)
VGA: Suporta resoluções como 800×480, 800×600, 1024×600, 1024×768, e 1280×800 (com uma taxa de atualização variando de 60 a 75).
CVBS: 1,0 Vp-p com uma impedância de 75Ω.

4Ambiente de trabalho

Temperatura de funcionamento: varia de -10°C a +60°C.
Umidade de trabalho: Até 90%RH (sem condensação).

CON8 ((CVBS) Sigbal entrada)
	Pin NO	Definição	Descrição
	1	CVBS2	Input de sinal V2
	2	GND	Terra
	3	CVBS1	AV1 sinal de entrada
	4	GND	Terra

CON10 (VGA Input, 12PIN/2.0)

Número do pin	Definição	Descrição
1	GND	-
2	VS	Sinal de sincronização de campo
3	HS	Sinal de sincronização de linha
4	GND	-
5	R+	sinal vermelho
6	GND	Terra
7	G+	Sinal Verde+
8	GND	+Terra
9	B+	Sinal azul +
10	GND	Terra
11	SDA	Canais I2C
12	SCL	Canais I2C

Interface CON6 (entrada HDMI)

Número do pin	Definição	Descrição
1	Dados TMDS 2+
2	Dados TMDS Escudo
3	Dados TMDS 2-
4	Dados TMDS 1+
5	Dados TMDS Escudo
6	Dados TMDS 1-
7	Dados TMDS 0+
8	Dados TMDS Escudo
9	Dados TMDS 0-
10	Relógio TMDS+
11	Relógio TMDS Escudo
12	Relógio TMDS -
13	CEC
14	NC
15	SCL
16	LSD
17	DDC/CEC GND
18	+5V
19	Plug-in quente Detecção
