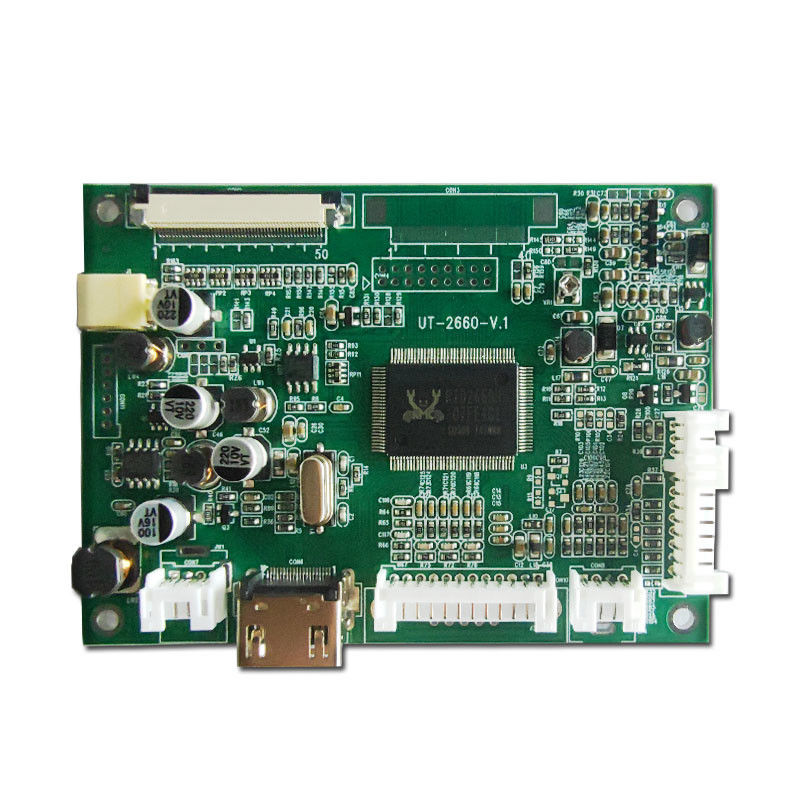

Name: Conversor de placa de controle TFT HDMI para LVDS
Brand: ZOYO
SKU: 2660 50P 800 480
Price: 2 USD
Availability: InStock
Rating: 4.8 (138 reviews)

Conversor de placa de controle TFT HDMI para LVDS

Detalhes do produto

Lugar de origem: Hangzhou, China

Marca: ZOYO

Certificação: ISO 9241; IEC62341; JEITA CP-3451; ANSI/AAMI ES60601-1-2; IEC 60068

Número do modelo: 2660 50P 800 480

Termos de pagamento e envio

Quantidade de ordem mínima: 1

Preço: $2~$500 per piece

Detalhes da embalagem: Personalizado

Tempo de entrega: 3-5 dias úteis

Termos de pagamento: L/C, D/A, D/P, T/T,Paypal

Habilidade da fonte: 5 a 20 mil peças por dia

Obtenha o melhor preço

Aplicação para electrónica de consumo

Nome da imagem Alta: placa de controle TFT, LVDS para HDMI, fornecedor de driver HDMI, conversor HDMI para LVDS

Palavras-chave: TFT Controller Board, LVDS para HDMI, HDMI Driver Supplier, HDMI para LVDS Converter

Área de aplicação
Para o TTL: EJ050NA - 01G, AT070TN92, AT070TN94, AT080TN64, AT080TN52, EJ080NA - 05A, EJ080NA - 05B, TM080RDH01, AT090TN12.EJ070NA - 01F, ZJ070NA - 01P, NJ070NA - 23A, P070BAG - CM1, TM070JDHG30. Conecte-se ao EJ080NA - 04C, HE080IA - 01D, HJ080NA - 04L, HJ080IA - 01F, TM080TDH01,TM080TDHG01 para inspecção de placas de comando de módulos de display LCD de alta definição 50 - PIN.
Descrição da função do produto
Ele suporta a entrada de sinais de vídeo como HDMI, VGA e CVBS. A entrada de energia é DC + 12V. Ele tem uma capacidade de operação OSD multifunção. Há uma função de controle remoto opcional.Pode desligar-se automaticamente na ausência de um sinal.
Padrão de entrada de sinal
HDMI: (versão geral 1.2) VGA: 800 * 480 (com uma taxa de atualização entre 60 e 75) CVBS: 1.0Vp - p75Ω
Ambiente de trabalho

Temperatura de trabalho: de - 10°C a + 60°C. Umidade de trabalho: 90%RH (sem condensação).

CON8 ((CVBS) Sigbal entrada)
	Número do pin	Definição		Descrição
	1	CVBS2		Input de sinal V2
	2	GND		Terra
	3	CVBS1		AV1 sinal de entrada
	4	GND		Terra
CON10 ((VGA) em p - Não. t ) 12PIN/2.0
Número do pin			Definição		Descrição
1			GND		-
2			VS		Sinal de sincronização de campo
3			HS		Sinal de sincronização de linha
4			GND		-
5			R+		sinal vermelho
6			GND		Terra
7			G+		Sinal Verde+
8			GND		+Terra
9			B+		Sinal azul +
10			GND		Terra
11			SDA		Canais I2C
12			SCL		Canais I2C

CON6 ((HDMI) em p - Não. t ) interface
Número do pin	Definição	Descrição
1	Dados TMDS 2+
2	Dados TMDS Escudo
3	Dados TMDS 2-
4	Dados TMDS 1+

Resolução máxima de suporte:	800*480	Entrada de sinal:	HDMI, VGA, CVBS
Potência de entrada:	C.C. +12V	Temperatura de funcionamento:	-10℃~+60℃
Umidade de trabalho:	90%RH (sem condensação)

Resolução máxima de suporte:	800*480
Entrada de sinal:	HDMI, VGA, CVBS
Potência de entrada:	C.C. +12V
Temperatura de funcionamento:	-10℃~+60℃
Umidade de trabalho:	90%RH (sem condensação)
